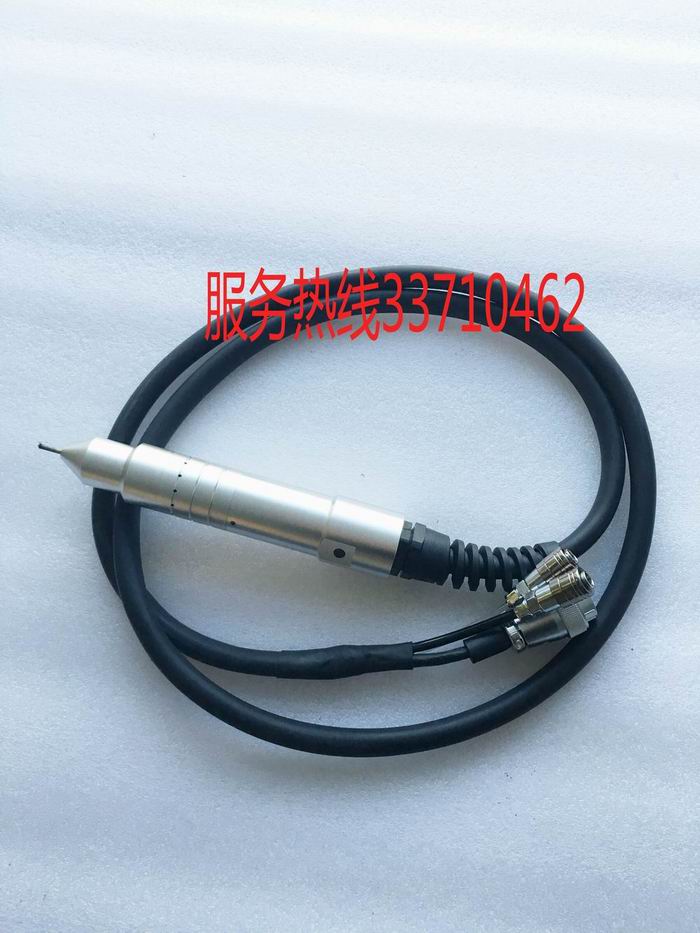

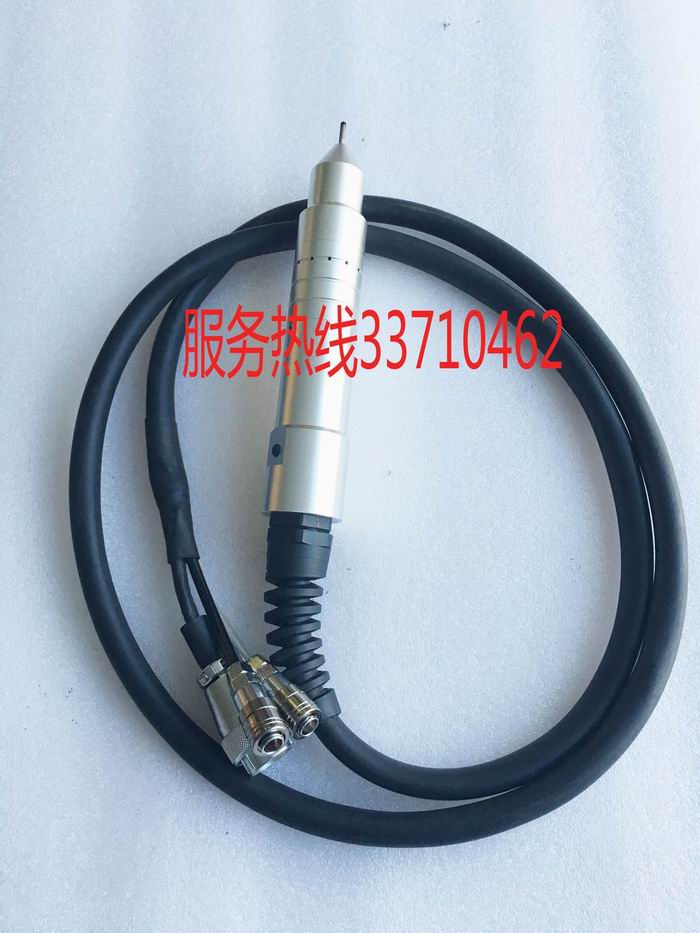

冷焊机配套电极枪

设备简介:


新型冷焊机电极枪使用说明

一、工作原理:

本款电极枪通过内部的微型电机的旋转带动前面的放电焊条旋转,与工件间产生接触电阻,在接触部位产生电火花释放电能熔化焊丝,实现焊补功能。本款焊枪带有空气冷却功能,可以长时间工作,电极枪也不会发烫,延长了电极枪的使用寿命。在使用中请连接压缩空气至黑色气管上,调节气压,使前端的冷却气孔有微风吹出即可。

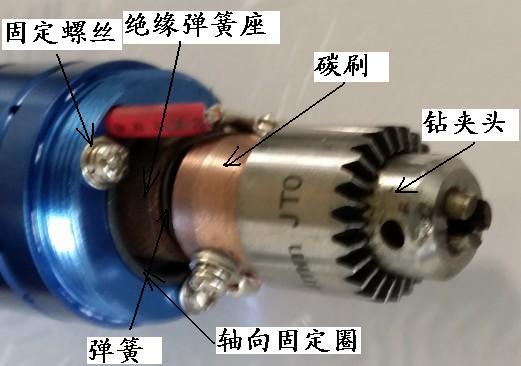

二、电极枪的结构组成


三、常见故障及排除

1.开关按钮不灵活,常见现象为电极枪不工作或工作后,有规律的开启----停止---开启。多为按钮与电极枪壳有接触太紧,使得按钮不能回位,机器电脑板误判断为按钮一直处于闭合状态。处理办法,就是轻轻拨动按钮,使之处于灵活状态。

2.电极枪不旋转,常见为电极枪的电线断路、电机损坏。用万用表的电阻档测量航空接插件的2、3电阻,其阻值为6—12Ω,表笔接在1—2或1—3脚之间时的阻值在0---12Ω之间。

3.碳刷磨损,碳刷磨损是正常现象,一般一个碳刷的使用寿命为1500小时。

4.钻夹头夹不紧焊丝,常见为在焊补过程中焊丝没有夹紧,经过几个小时的焊补,钻夹头的三爪就会被电火花烧毁,导致焊丝无法夹紧。唯一办法就是更换钻夹头。

四、使用时注意事项

1.电极枪的放置

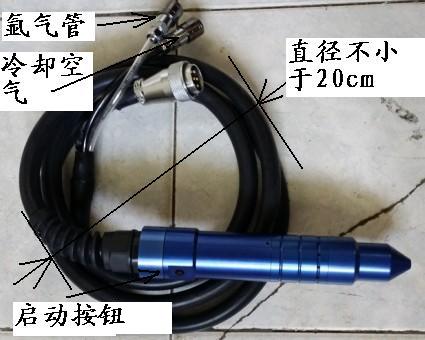

        长期不用的电极枪,应存放在干燥的地方。尾部的电缆应圈成直径不小于20cm的圆,不可来回折。以免损坏内部气管、折断电缆。

2.电极枪的拿法

        正常拿取电极枪时,枪体与电缆一同拿,不可提着电缆,枪头垂下,这样会损伤内部的控制电缆。导致电极枪无法运转。

3.电极枪的保养

        本款电极枪在长期使用过程中无需特殊保养,只要经常清理碳刷边上的金属粉尘即可。

    注意:本款电极枪不需要添加任何润滑油,添加了润滑油后会加快碳刷磨损,更有甚至导致漏电的严重后果!!!

电极枪在老款设备上的使用

可以对各老款设备(01~05)进行适当的改进,即可使用本款电极枪,从而提高机器的使用效率。

在修改时要注意以下几点:

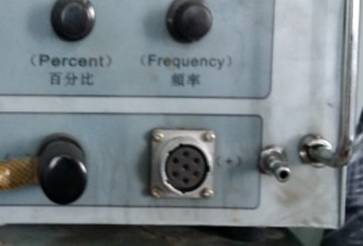

一.有些老款设备的启动与停止按钮在控制机箱上,只要安装上本款电极枪的航空接插件,和一只氩气快速接口。连接上放电主线(最粗的一根),和两根电机线即可。其中有一根控制线不需要连接。这时电极枪上的启动按钮就不起作用了。

二.控制按钮不在控制机箱上时,安装上本款电极枪的航空接插件,和一只氩气快速接口。连接上放电主线(最粗的一根),再找到控制板上的通往电极枪的三线束,其中有一根是控制线,两根电机电源线连接好后即可
